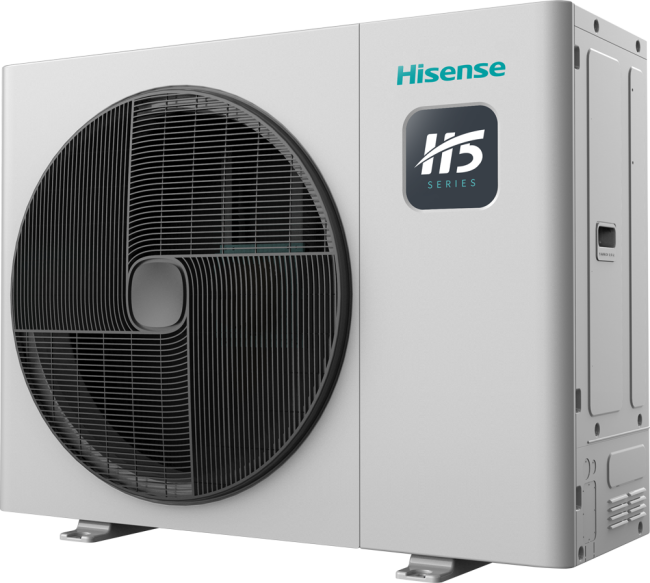

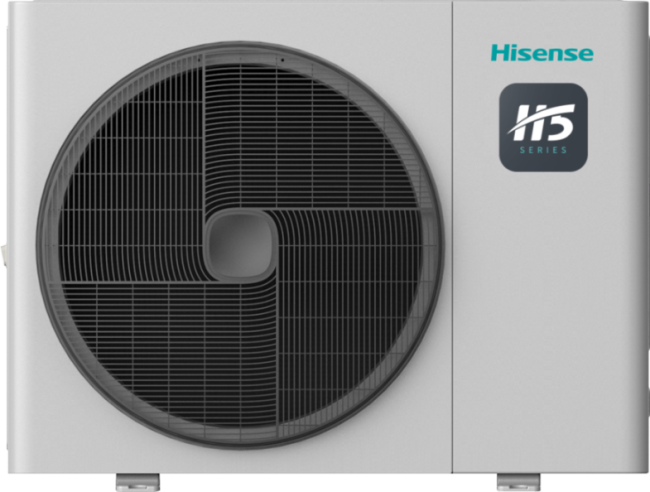

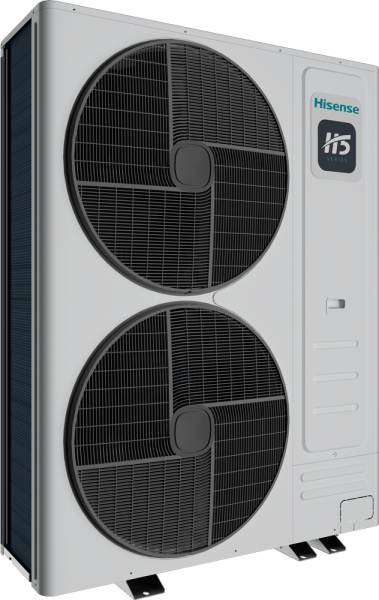

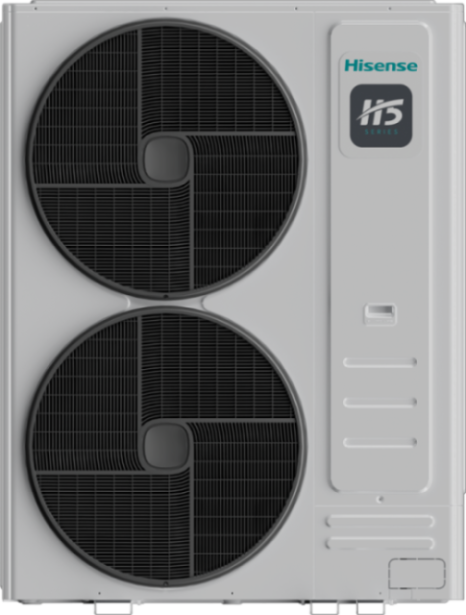

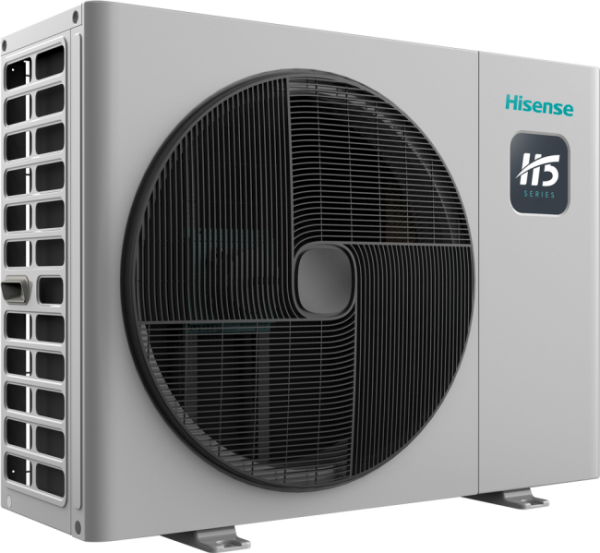

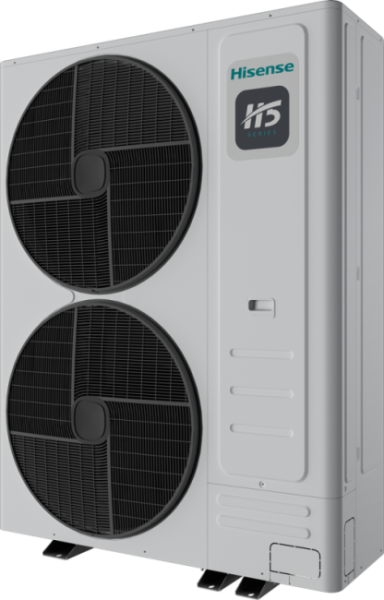

Наружные блоки VRF системы серии H5

Характеристики Описание Гарантия Документация

Бренд:

Hisense

Серия:

Срок гарантии, мес.:

Характеристики

скачать в формате XLS

Основные

	AVW-41HJDH2H1	AVW-48HJDH2H1	AVW-54HJDH2H1	AVW-76HKDHE2	AVW-96HKDHE2	AVW-114HKDHE2	AVW-136HKDHE2	AVW-154HKDHE2
Бренд	Hisense	Hisense	Hisense	Hisense	Hisense	Hisense	Hisense	Hisense
Серия	H5	H5	H5	H5	H5	H5	H5	H5
Модель наружного блока	AVW-41HJDH2H1	AVW-48HJDH2H1	AVW-54HJDH2H1	AVW-76HKDHE2	AVW-96HKDHE2	AVW-114HKDHE2	AVW-136HKDHE2	AVW-154HKDHE2
Направление выброса воздуха	Горизонтальное	Горизонтальное	Горизонтальное	Горизонтальное	Горизонтальное	Горизонтальное	Горизонтальное	Горизонтальное
Тип наружного блока	Двухтрубный	Двухтрубный	Двухтрубный	Двухтрубный	Двухтрубный	Двухтрубный	Двухтрубный	Двухтрубный
Охлаждение конденсатора	Воздушное	Воздушное	Воздушное	Воздушное	Воздушное	Воздушное	Воздушное	Воздушное
Количество модулей, объединяемых в единую систему, шт.	1	1	1	2	2	2	2	2
Максимальное количество подключаемых внутренних блоков, шт.	10	12	13	17	21	26	31	34
Допустимый диапазон производительности внутренних блоков, %	50-150	50-150	50-150	50-150	50-150	50-150	50-150	50-150
Инверторная технология	Да	Да	Да	Да	Да	Да	Да	Да
Уровень шума наружного блока, дБ(А)	52/52	53/53	54/54	54/57	55/58	55/58	61/62	62/65
Тип хладагента	R32	R32	R32	R32	R32	R32	R32	R32
Страна производства	КНР	КНР	КНР	КНР	КНР	КНР	КНР	КНР
Срок гарантии, мес.	36	36	36	36	36	36	36	36

Производительность

	AVW-41HJDH2H1	AVW-48HJDH2H1	AVW-54HJDH2H1	AVW-76HKDHE2	AVW-96HKDHE2	AVW-114HKDHE2	AVW-136HKDHE2	AVW-154HKDHE2
Холодопроизводительность, кВт	12.1	14	15.5	22.4	28	33.5	40	45
Теплопроизводительность, кВт	14.2	16	18	25	31.5	37.5	45	50
Расход воздуха наружного блока, м³/ч	4800	4800	4800	12720	12720	12720	17220	17220

Эксплуатационные

	AVW-41HJDH2H1	AVW-48HJDH2H1	AVW-54HJDH2H1	AVW-76HKDHE2	AVW-96HKDHE2	AVW-114HKDHE2	AVW-136HKDHE2	AVW-154HKDHE2
Потребляемая мощность в режиме охлаждения, кВт	3.30	4.24	4.70	5.89	7.57	9.31	11.43	13.24
Потребляемая мощность в режиме нагрева, кВт	3.6	4.1	4.8	5.32	7	9.15	10.98	12.2
Рабочие температурные границы наружного воздуха (охлаждение), °C	-10 ~ +52	-10 ~ +52	-10 ~ +52	-10 ~ +55	-10 ~ +55	-10 ~ +55	-10 ~ +55	-10 ~ +55
Рабочие температурные границы наружного воздуха (нагрев), °C	-25 ~ +16,5	-25 ~ +16,5	-25 ~ +16,5	-25 ~ +16,5	-25 ~ +16,5	-25 ~ +16,5	-25 ~ +16,5	-25 ~ +16,5

Энергоэффективность

	AVW-41HJDH2H1	AVW-48HJDH2H1	AVW-54HJDH2H1	AVW-76HKDHE2	AVW-96HKDHE2	AVW-114HKDHE2	AVW-136HKDHE2	AVW-154HKDHE2
Коэффициент энергоэффективности EER, Вт/Вт	3.67	3.30	3.30	3.80	3.70	3.60	3.50	3.40
Коэффициент энергоэффективности COP, Вт/Вт	3.94	3.9	3.75	4.7	4.5	4.1	4.1	4.1

Монтажные

	AVW-41HJDH2H1	AVW-48HJDH2H1	AVW-54HJDH2H1	AVW-76HKDHE2	AVW-96HKDHE2	AVW-114HKDHE2	AVW-136HKDHE2	AVW-154HKDHE2
Электропитание, В/Гц/Ф	220-240/50/1	240/50/1	220-240/50/1	380-415/50/3	380-415/50/3	380-415/50/3	380-415/50/3	380-415/50/3
Заводская заправка хладагента, г	2	2	2	4	4.5	5.7	6	6
Диаметр газовой трубы, мм	15,88	15,88	15,88	22,2	22,2	25,4	25,4	28,6
Диаметр газовой трубы, дюйм	5/8"	5/8"	5/8"	7/8"	7/8"	1"	1"	1-1/8"
Диаметр жидкостной трубы, мм	9.52	9.52	9.52	9.52	9.52	12.7	12.7	12.7
Диаметр жидкостной трубы, дюйм	3/8"	3/8"	3/8"	3/8"	3/8"	1/2"	1/2"	1/2"
Максимальная суммарная длина трассы, м	180	180	180	500	500	500	500	500
Максимальная эквивалентная длина трассы, м	100	100	100	165	165	165	165	165
Максимальная длина от 1го рефнета до дальнего блока, м	40	40	40	90	90	90	90	90
Максимальный перепад по высоте между внутренним и наружным блоками (наружный блок выше внутреннего блока), м	50	50	50	50	50	50	50	50
Максимальный перепад по высоте между внутренним и наружным блоками (наружный блок ниже внутреннего блока), м	40	40	40	40	40	40	40	40
Максимальный перепад по высоте между внутренними блоками, м	15	15	15	40	40	40	40	40

Дополнительные

	AVW-41HJDH2H1	AVW-48HJDH2H1	AVW-54HJDH2H1	AVW-76HKDHE2	AVW-96HKDHE2	AVW-114HKDHE2	AVW-136HKDHE2	AVW-154HKDHE2
Марка компрессора	Mitsubishi Electric	Mitsubishi Electric	Mitsubishi Electric	HITACHI	HITACHI	HITACHI	HITACHI	HITACHI
Тип компрессора	Роторный	Роторный	Роторный	Спиральный	Спиральный	Спиральный	Спиральный	Спиральный
Цвет наружного блока	Серый	Серый	Серый	Серый	Серый	Серый	Серый	Серый

Массо-габаритные

	AVW-41HJDH2H1	AVW-48HJDH2H1	AVW-54HJDH2H1	AVW-76HKDHE2	AVW-96HKDHE2	AVW-114HKDHE2	AVW-136HKDHE2	AVW-154HKDHE2
Габаритные размеры (ШxВxГ), мм	840x1100x390	840x1100x390	840x1100x390	1650x1250x440	1650x1250x440	1650x1250x440	1650x1250x440	1650x1250x440
Габаритные размеры в упаковке (ШxВxГ), мм	1000x1185x530	1000x1185x530	1000x1185x530	1815x1350x580	1815x1350x580	1815x1350x580	1815x1350x580	1815x1350x580
Вес нетто, кг	94	94	94	191	192	193	215	216
Вес брутто, кг	109	109	109	209	210	211	233	234

Комплектация

	AVW-41HJDH2H1	AVW-48HJDH2H1	AVW-54HJDH2H1	AVW-76HKDHE2	AVW-96HKDHE2	AVW-114HKDHE2	AVW-136HKDHE2	AVW-154HKDHE2
Необходим блок-раcпределитель	Нет	Нет	Нет	Нет	Нет	Нет	Нет	Нет

Безопасность

	AVW-41HJDH2H1	AVW-48HJDH2H1	AVW-54HJDH2H1	AVW-76HKDHE2	AVW-96HKDHE2	AVW-114HKDHE2	AVW-136HKDHE2	AVW-154HKDHE2
Класс пылевлагозащиты, внутренний блок	IPX4	IPX4	IPX4	IPX4	IPX4	IPX4	IPX4	IPX4
Класс электрозащиты, внутренний блок	I	I	I	I	I	I	I	I

Описание

VRF-системы Hi-Smart серии H5 имеют передовую конструкцию: увеличенную площадь ламелей теплообменника и вентилятор диаметром 600мм, с оптимизированной формой лопастей.

В данной серии реализована функция возврата хладагента в наружный блок одним нажатием. Благодаря этой функции проводить диагностику и обслуживание системы станет намного быстрее и дешевле.

Более того, при внезапном отключении электроэнергии запорный блок может автоматически закрыть клапаны для предотвращения утечек.

В ассортименте представлены модули от 12 до 45 кВт.

Впервые в модельном ряде Mini VRF-систем новые модули производительностью 40 и 45 кВт.

Двухвентиляторные блоки можно комбинировать, таким образом получая единую систему производительностью до 90 кВт по холоду.

VRF-системы Hi-Smart серии H5 предназначены для работы с хладагентом R32, более безопасным с точки зрения влияния на парниковый эффект.

Компактный корпус обеспечивает больше вариантов установки в ограниченном пространстве, а также снижает затраты на транспортировку и хранение.

Высота наружного блока составляет всего 840 мм, что очень удобно для установки в скрытых помещениях, не влияет на внешний вид всего здания и не нарушает гармонию городской улицы. VRF-системы Hi-Smart H5 отличается новейшим дизайном.

Новая серия мини-VRF демонстрирует элегантный и стильный внешний вид, отмеченный Red Dot design aword – это престижная награда за инновации в области дизайна, присуждаемая «Центром дизайна земли Северный Рейн-Вестфалия» (Германия).
